L’unité de protection multifonctionnelle, mesure et contrôle ekorRPA

L’unité de protection multifonctionnelle, mesure et contrôle ekorRPA fournit des options de hardware et des niveaux de fonctionnalité évolutifs pour répondre parfaitement aux conditions de protection requises. Elle permet également de choisir la solution la plus effective pour les applications HTA.

Toutes ces caractéristiques remplissent les conditions actuelles et futures du réseau de distribution.

Pour répondre à ces demandes, ekorRPA a été conçue d’après les normes internationales et les recommandations et consignes du code de réseau.

Relais de protection RPA solution intégrée en cellule
Plage de Puissances: 50 kVA-25 MVA

Fonction de Protection:

Surintensité des phases 3 x 50/51
Neutre 50N/51N
Neutre Sensible 50NS/51NS
Déclenchement externe 49T
Réenclencheur 79
Détection de défauts de terre depuis 0,5 A
Historique des défauts

Mesure d'intensité des phases et homopolaire: I₁, I₂, I_3, Io
Auto-alimenté à partir de 5 A dans une phase
fonctions de protection: 46, 46BC
protection directionnelle 67, 67N, 67NS
49, 27, 59, 59N, 86
Communication IP
Totalement montée et testée en usine
- Boîtes à bornes d’essai intégrées
- Transformateurs de courant installés dans traversées
- Redondance de sécurité : bobine de déclenchement de réserve
Mise en service réduite
- Solution compacte pré-testée en usine
Fiabilité
- Optimisation du temps entre défauts (MTBF)
- Automatisme programmable vs câblages
Sécurité personnelle
- Verrouillages intégrés programmables
- Alarmes

Conception

Fonctionnalité modulaire
- Éléments de protection autonomes
- Communications, fonctions de protection et automatismes évolutifs
- Télécommande et communications
Manœuvre et maintenance
- Écran LCD
- LED configurables
- Contrôle et manœuvre avec SCADA
- Supervision, maintenance et paramétrage local/à distance via web
- Registre de défauts et évènements
- Mesure HTA en temps réel (I, V, P, Q, E)
- Logiciel de configuration non-propriétaire
  - Configuration via web ou fichier xml

Flexibilité du hardware

9/4 E/SD, extention optionnelle
Mesure de tension avec différentes alternatives intégrées en cellule :
- Capteurs de tension capacitifs/résistifs d’Ormazabal
- Diviseurs capacitifs Ormazabal dans traversées préfabriquées
- Transformateurs de tension
Mesure de courant avec transformateurs de courant intégrés d’Ormazabal
- Haute sensibilité et faible niveau de bruit
- Plage étendue.

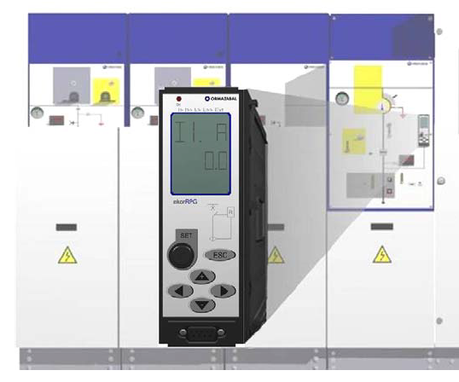

Relais de protection RPG

Cet équipement digital a été conçu pour l'utilisation dans les unités fonctionnelles disjoncteurs. Auto-alimenté par des transformateurs de courant toroïdaux et configurable à l'aide d'un logiciel, il est capable de communiquer et générer un historique des défauts.

Relais de protection RPG 30x
Plage de Puissances: 50 kVA-25 MVA

Fonction de Protection:

Surintensité des phases 3 x 50/51
Neutre 50N/51N
Neutre Sensible 50NS/51NS
Déclenchement externe 49T
Réenclencheur 79
Détection de défauts de terre depuis 0,5 A
Historique de défauts

Mesure d'intensité des phases et homopolaire: I₁, I₂, I_3, Io
Auto-alimenté à partir de 5 A dans une phase

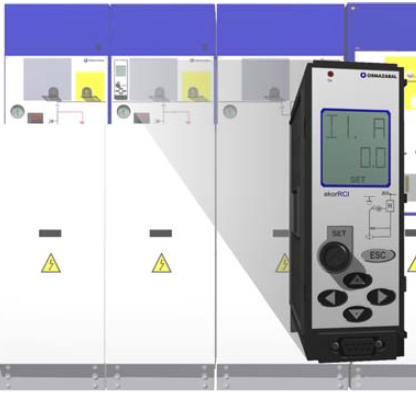

Relais de surveillance RCI

Cette unité électronique a été développée pour une unité fonctionnelle d'alimentation. Sa fonction est de détecter et signaler un défaut de terre. Elle associe un indicateur de défaut de terre avec la présence de tension afin d'éviter les indications erronées.

Relais de surveillance RCI 30x

Détection de surintensité 50 / 51, 50N / 51N
Conditionné au défaut de tension
Présence / absence de tension
Mesure courant I1, I2, I3
Contact auxiliaire d'indicateur de défaut de terre
Détection de défauts de terre depuis 0,5 A (captation hypersensible)
surveillance du sectionneur et du sectionneur de la terre
automatisation du séctionneur
Alimentation externe
Enregistrement d'historiques

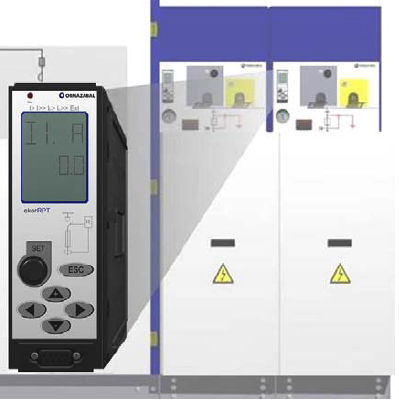

Relais de protection RPT

L'unité de protection, mesure et contrôle pour les cellules de protection fusibles est destinée à la protection de transformateurs de distribution. Elle est installée dans des cellules d'interrupteur combiné à fusibles, de façon à ce que toutes les fonctions de protection soient réalisées par le système électronique sauf les courts-circuits polyphasés de valeur élevée qui sont éliminés par les fusibles.

Relais de protection RPT 30x
Fonction de Protection:

Protection ultrasensible contre des défauts de phase neutre à partir de 0.5A
Mesure du courant de phase à partir de 5 A
Mesure du courant de terre à partir de 0.5A
Historique des évènements
Entrée pour des déclenchements externe
Auto-alimenté à partir de 5 A
Amélioration de la sélectivité par rapport à la protection par fusibles
